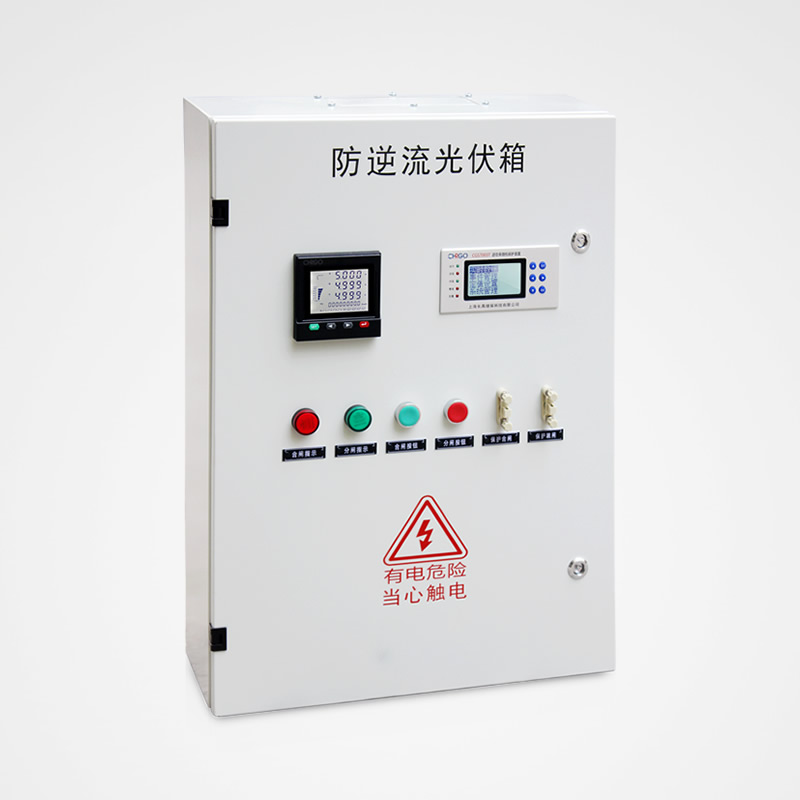

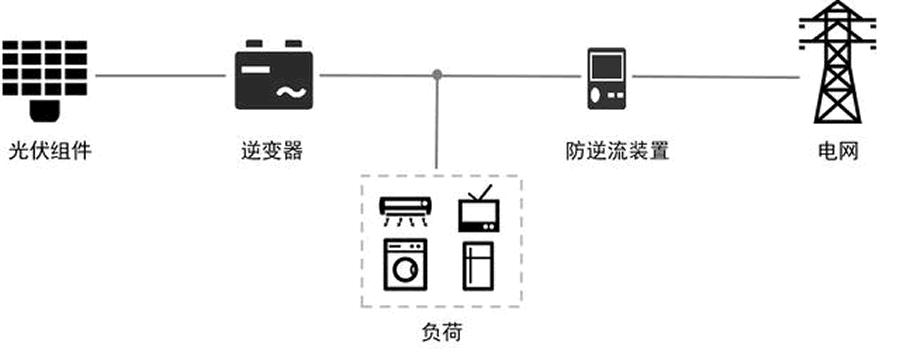

CGS7003T防逆流保護裝置又稱為逆功率保護裝置主要適用于分布式新能源并網系統。目前由于電網受消納空間所限,大部分地方供電公司對于工商業分布式光伏項目(包括低壓并網項目)的接入模式采用“自發自用,余電不上網”模式。只允許光伏發電自發自用,余電不得上網,并要求安裝防逆流保護裝置(逆功率保護裝置)。

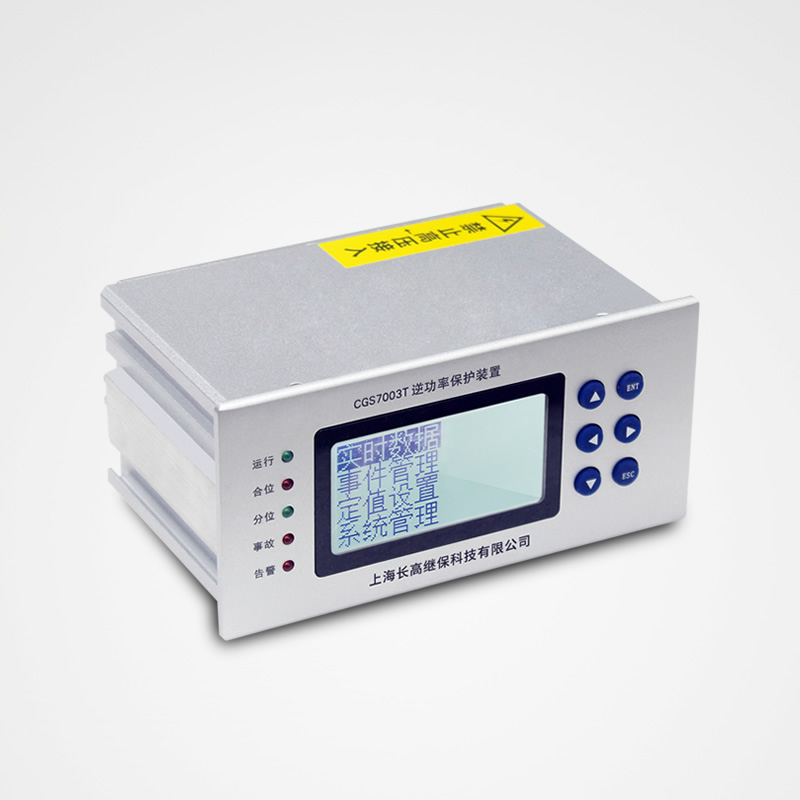

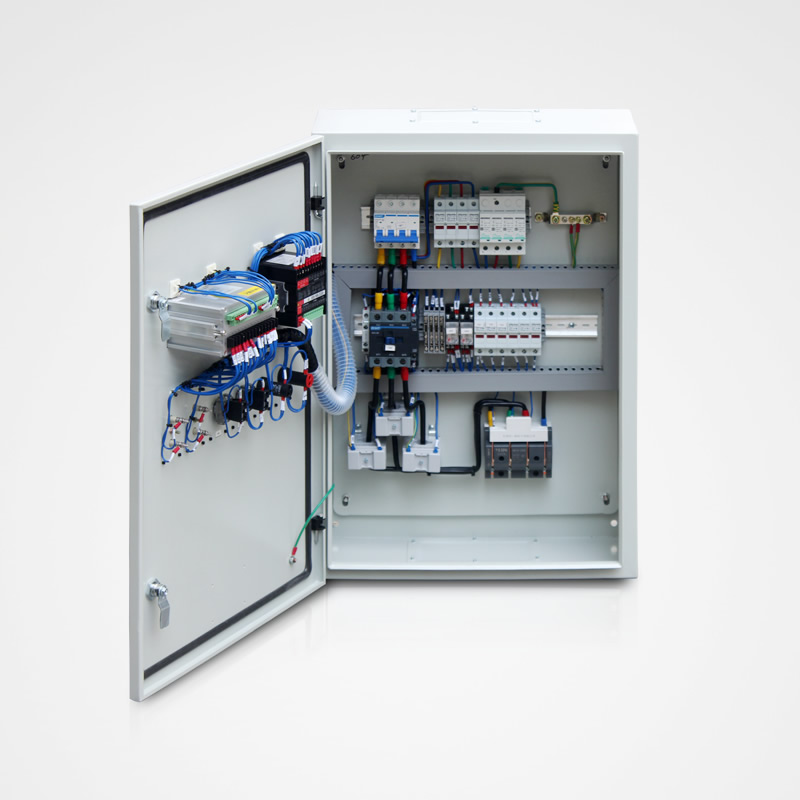

防逆流保護裝置
用于檢測產權分界點的電流、電壓等數據,計算出實時功率值、功率方向等。
多功能儀表
用于查看當前實時光伏發電電壓、電流、功率等數據,還用于發電電度的計算。
浪涌保護器
用于保護當前柜體內的電子設備、儀器儀表、通訊線路。
隔離刀閘
用于建立可靠的絕緣間隙,將需要檢修的設備或線路與電源用一個明顯斷開點隔開,以保證檢修人員和設備的安全。
輸入開關
用于光伏發電輸出時的短路、接地保護。
并網接觸器
配合防逆流控制器斷開、合上光伏發電系統,適用于頻繁操作。
通過檢測產權分界點實時正向功率P(電網系統指向用戶為正向),將P與控制功率定值Pset進行比較。其工作原理為:
當P值為負且≥-Pset時
●進入投入判據,若光伏已處于投入運行狀態,則執行斷開開關的操作結束。
當P值為正且≥Pset時
●進入投入判據,若光伏已處于投入運行狀態,則執行結束;若光伏未處于投入運行狀態,則執行合上開關的操作。
序號 | 功能說明 |
01 | 過流I(速斷)方向保護 |
02 | 過流II(限時電流速斷)方向保護 |
03 | 過流III(定時限過流)方向保護 |
04 | 過負荷保護 |
05 | 零序電流保護 |
06 | 過電壓保護 |
07 | 低電壓保護 |
08 | 自動有壓合閘 |
09 | 被動孤島檢測 |
10 | 系統失電保護 |
11 | 非電量保護 |
12 | 過頻I段保護 |
13 | 過頻II段保護 |
14 | 低頻保護 |
15 | 逆功率保護 |
16 | TV斷線保護 |
17 | 諧波保護 |
18 | 正序分量閉鎖保護 |
