首頁> 產品中心 >微機保護裝置

聯系我們

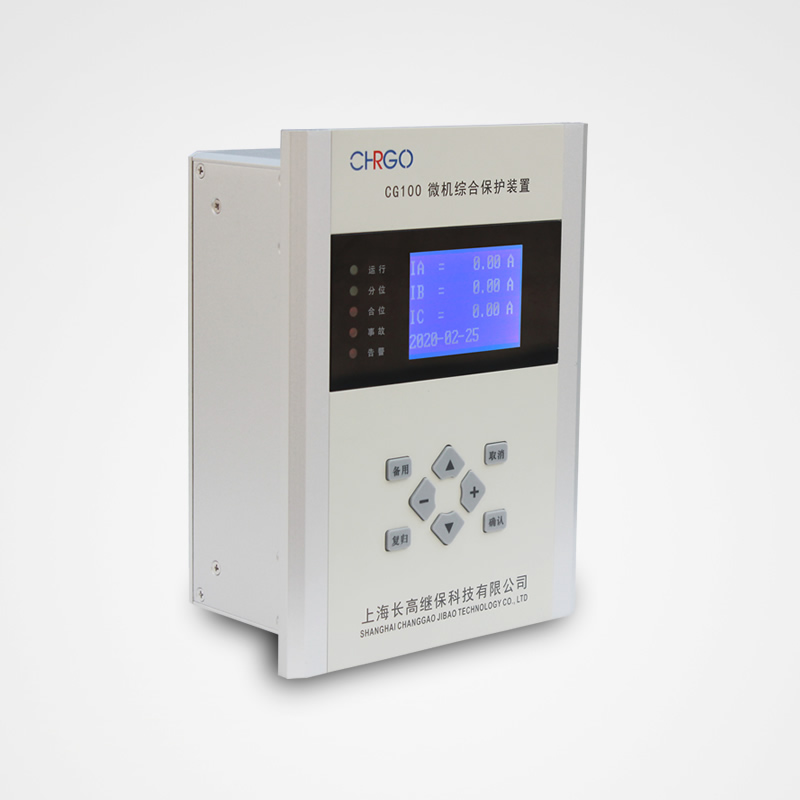

  • CG100微機保護裝置
  • 所屬類別:微機保護裝置
  • CG100微機保護裝置是集保護、監視、通信等多種功能于一體的電力自動化產品,是構成智能化開關柜的理想電器單元。多種功能的高度集成。靈活的配置,友好的人機界面,使得保護裝置可以作為3 5 K V及以下電壓等級的不接地系統、小電阻接地系統、消弧線圈接地系統、直接接地系統的各類電設備和線路的保護。
    • CG100微機保護裝置概述
      通用型微機綜合保護裝置是上海長高電力科技有限公司在總結了國內外同行多年應用經驗基礎上,結合國內綜合自動化系統的實際特點,開發研制的集保護、監視、通信等多種功能于一體的電力自動化產品,是構成智能化開關柜的理想電器單元。多種功能的高度集成。靈活的配置,友好的人機界面,使得保護裝置可以作為35KV及以下電壓等級的不接地系統、小電阻接地系統、消弧線圈接地系統、直接接地系統的各類電設備和線路的保護。

      保護裝置原理
      通用型微機綜合保護裝置是上海長高電力科技有限公司在總結了國內外同行多年應用經驗基礎上,結合國內綜合自動化系統的實際特點,開發研制的集保護、監視、通信等多種功能于一體的電力自動化高新技術產品,是構成智能化開關柜的理想電器單元。多種功能的高度集成。靈活的配置,友好的人機界面,使得保護裝置可以作為35KV及以下電壓等級的不接地系統、小電阻接地系統、消弧線圈接地系統、直接接地系統的各類電設備和線路的保護。

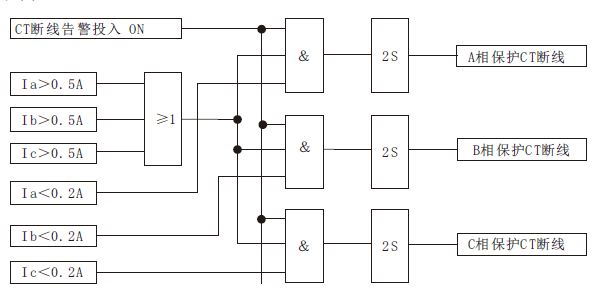

      CG100微機保護裝置工作原理圖

      監視功能
      事件記錄功能
      故障錄波功能
      支持故障錄波功能。裝置一般按故障跳閘作為觸發故障錄波的觸發事件,也可由用戶自行設定觸發事件,只要觸發事件發生,故障錄波器就自動將發生該事件前后的電流,電壓等信息完整真實地記錄下來,采樣密度每周波24點,每次錄波的記錄周波數為12*9=108個周波,每個通道記錄故障前2個和故障后7個波形,裝置最多能保存4個錄波波形。錄波波形可在裝置顯示屏或相關軟件上被顯示和分析。
      人機交互接口
      ◆采用帶高亮度背光的藍屏液晶,菜單化設計全中文顯示.合理化的屏幕保護控制邏輯,有效延長液晶顯示屏的使用壽命。
      ◆液晶屏上可顯示測量數據、開關量狀態、實時波形、事件記錄、故障錄波、保護定值和系統參數等信息。
      ◆5個高亮度LED指示燈,分別表示運行、合位、分位、故障、告警。
      ◆6個操作按鍵,用于操作菜單和當地參數設置功能。
      ◆1個復歸按鍵,專用于本地復歸故障和告警信號。
      ◆為配合電氣運行和管理需要,裝置支持三個權限等級的工作模式。
      ◆普通操作員:被授權進行保護投退和定值區手動切換。
      ◆高級管理員:被授權進行保護定值整定和系統參數修改。
      ◆系統維護員:被授權進行裝置高級設置。
      通訊功能
      ◆采用RS485總線方式,保證信息傳輸的實時性和可靠性。
      ◆支持標準MODBUS通信規約。
      技術參數
      環境條件 正常溫度: -10℃-55℃
      極限溫度 -30℃-70℃
      存儲溫度 -40℃-85℃
      相對濕度 ≤95%,不凝露
      大氣壓力 80-110kPa
      工作電源 電壓范圍 85-264V(交流或直流)
      正常功耗 <5W
      最大功耗 <10W
      電源跌落 200ms
      上電沖擊 4A
      隔離耐壓 3KV
      控制電源 額定電壓 220V(交流或直流),(額定電壓為110V的必須在定貨時注明)
      過載能力 70%-120%額定電壓,連續工作
      隔離耐壓 4KV
      交流電流回路 額定電流 5A(額定電流為1A的必須在定貨時注明)
      功率消耗 <0.5VA/每相
      過載能力 2倍額定電流,連續工作
      10倍額定電流,允許10s
      40倍額定電流,允許1s
      隔離耐壓 4KV
      交流電壓回路 額定電壓 100V(線電壓)或100/√3(相電壓)
      功率消耗 <0.5VA/每相
      過載能力 2倍額定電流,連續工作
      隔離耐壓 4KV
      開關量輸入回路 額定電壓 24VDC(由裝置內部電源提供)
      功率消耗 每回5mA(IN01-IN16)
      分辨率 <1ms
      隔離耐壓 4KV
      繼電器輸出回路 分斷電壓 250VAC、220VDC
      分斷功率 1250VA交流或120W直流(電阻性負載)
      500VA交流或75W直流(電感性負載)
      工作電流 5A,連續工作
      隔離耐壓 4KV
      動作時間 <5ms
      觸點材料 銀上鑲金
      電氣壽命 2,000,000次
      機械壽命 20,000,000次
      測量精度 電流、電壓 0.5級
      功率、電度 1.0級
      頻率 <0.02Hz

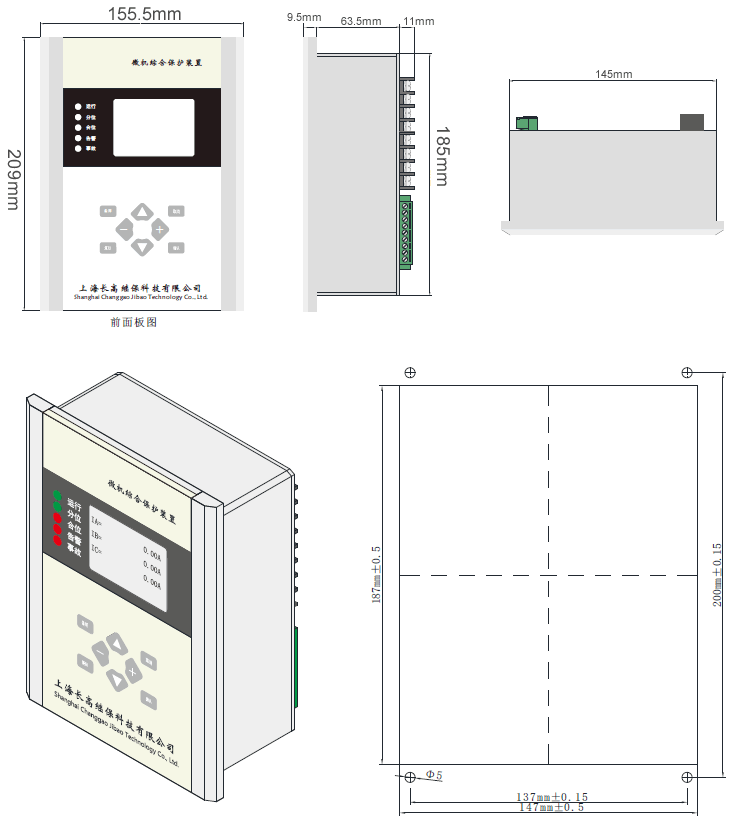

      安裝尺寸圖
      CG100微機保護裝置安裝尺寸圖
