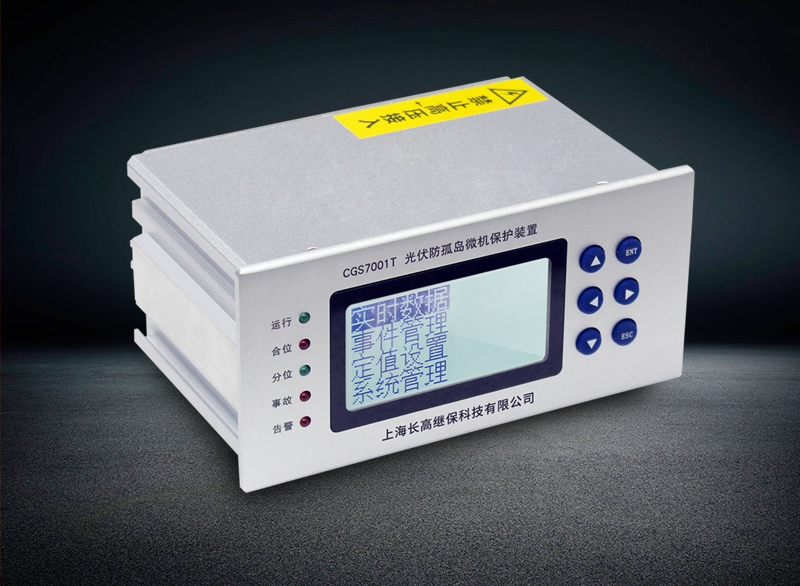

什么是防孤島保護裝置 上海長高繼保的CGS7001T防孤島保護裝置主要適用于新能源光伏并網系統中。防孤島保護裝置主要針對光伏電站中由于電壓或頻率等異常引起的孤島現象。當光伏電站本側站出現停電故障時，需要運維人員查找問題點的時候，而與對側站相連的線路上還帶電，這時會出現對側站會向光伏電站反送電的情況，給本側站內的運維人員帶來安全隱患。另當對側站失電的時候，需要對側站內運維人員去查找事故點，若此時光伏電站還在正常送電，容易形成非計劃性孤島效應，給對側站內的運維人員造成安全威脅。配置的防孤島保護裝置在此時發揮作用，當電網側或者光伏本側任一側失電的時候，防孤島保護裝置都會迅速向并網斷路器發出跳閘信號，讓斷路器分閘，從而很好的保證了光伏兩側檢修人員的生命安全。

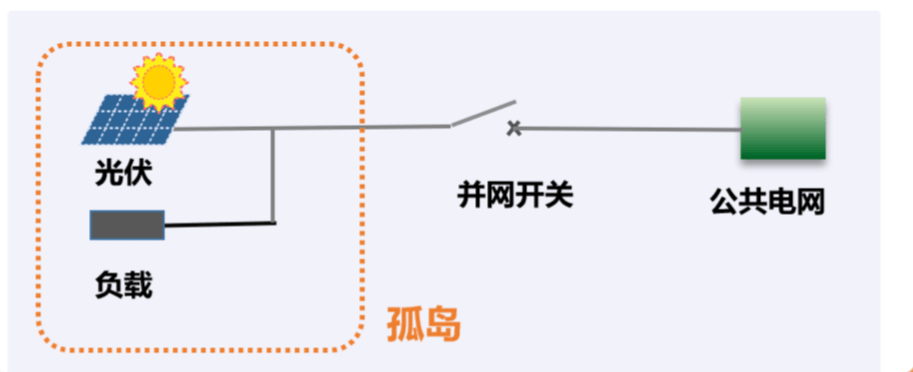

光伏“孤島效應”的危害 孤島效應（Islanding Effect）是指電網突然失壓時，并網光伏發電系統仍保持對電網中的鄰近部分線路供電狀態的一種效應。在電子電路中，孤島效應是指電路的某個區域有電流通路而實際沒有電流流過的現象。 在通信網絡中，無線移動基站的覆蓋可能會存在的一種現象，隨著分布式光伏發電規模的不斷增大，當光伏并網發電系統處于孤島運行狀態時會產生嚴重后果，如孤島中電壓和頻率無法控制，可能會對用戶的設備造成損壞。可能出現的孤島效應會對系統的安全運行、線路工人的人身安全構成重大威脅，因此光伏并網中應該安裝防孤島保護裝置。

防孤島保護裝置實現的功能 高頻保護功能：當裝置檢測到電網頻率過高時，且大于整定值時，光伏發電防孤島裝置動作跳閘。
低頻保護功能：當裝置檢測到電網頻率降低時，且低于整定值時，光伏發電防孤島裝置動作跳閘。
高壓保護功能：當裝置檢測到電網電壓過高時，且大于整定值時，光伏發電防孤島裝置動作跳閘。
低壓保護功能：當裝置檢測到電網電壓降低時，且低于整定值時，如防孤島裝置動作跳閘。
逆功率保護功能：對于自發自用的光伏電站，光伏發電是不允許流入電網，當并網點檢測到有功率逆向流入時，跳開光伏開關，上網的項目，要防止電網側向光伏側反送電，側也需要光伏逆功率保護，具體情況由項目來定。
有壓合閘功能：當電網電壓降低或者消失時，裝置發出跳閘命令，跳開開關，當電壓恢復正常后，經過一段時間，裝置發出合閘命令合閘（根據供電局要求可自行投退）。
高電壓故障恢復合閘：當電網電壓過高引起跳閘時，當電壓恢復正常范圍后，經過一段時間開關合閘（根據供電局要求可自行投退）。
高頻故障恢復合閘：當電網頻率過高引起跳閘時，當頻率恢復正常范圍后，經過一段時間，開關合閘（根據供電局要求可自行投退）。
低頻故障恢復合閘：當電網頻率過低引起跳閘時，當頻率恢復正常范圍后，經過一段時間，開關合閘（根據供電局要求可自行投退）。
