防孤島保護裝置應用于光伏新能源并網中。是一種光伏二次保護設備,主要安裝于光伏并網柜內,防孤島保護裝置是保證電網正常運行的一種重要設備,它的作用就是防止發生孤島故障時,電網出現嚴重接地、脫網等故障。

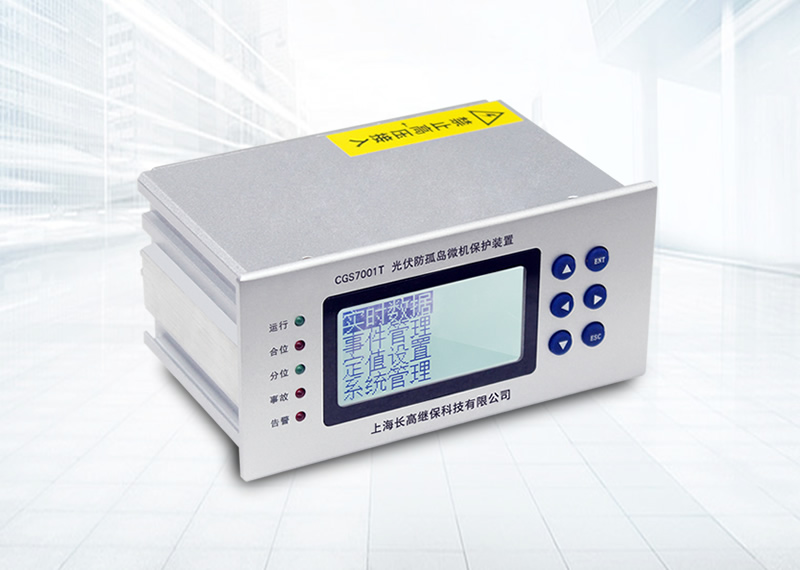

防孤島保護裝置概述 上海長高繼保的CGS7001T的防孤島保護裝置是安裝于光伏并網柜內,是一種低壓光伏并網保護設備。適用于清潔電源或小電源并網供電系統,與其公眾電網配電系統(由一臺10kV/0.4 kV配電變壓器供電)一起并網供電。防孤島保護裝置是屬于低壓的保護裝置,主要作為后備保護,可以快速切出分布式孤島電源,從而很好的保護了兩側主設備不受損害,避免故障進一步擴大。具有頻率過高、頻率過低、過電壓、低電壓、頻率突變、 逆功率、外部聯跳、系統失電、電流三段保護且帶方向閉鎖(速斷、限時速斷、過電流)、零序過流、母線絕緣監測、PT斷線、 有壓自動合閘等保護功能。其作用是在主電網斷電時,及時切斷分布式電源的電源輸出,避免分布式電源繼續供電,形成孤島電網,從而保障電網的安全穩定運行。防孤島保護裝置的安全性和可靠性對于電網的運行很重要,它能夠較好解決因分布式電源形成孤島電網而導致的電力設備損壞、安全事故、電價波動等問題。
防孤島保護裝置實現作用 1、保證光伏兩側檢修人員的生命安全
當電網側失電的時候,需要維修人員去檢修,這時光伏本側還處于正常發電狀態,還會向電網側送電,這時就會形成孤島效應,給電網側檢修人員帶來很大的安全威協。同樣,當光伏本側出現故障,同樣也需要工作人員檢修,而電網側可能還會有電,這樣電網側有可能會出現向本站反送電的情況,同樣會給光伏本側維修人員帶來生命安全方面的隱患。如果裝上防孤島保護裝置,當光伏本側或者電網側任何一側失電的時候,防孤島保護裝置都會迅速向并網開關發出命令,讓其跳閘,從而很好的保證了光伏兩側維修人員的生命安全。
2、防止對電網造成沖擊
當光伏本側出現頻率、電壓異常波動時,都會對電網造成一定的沖擊,隨著光伏裝機容量越來越多,對電網產生的影響肯定也會越來越大。當裝上防孤島保護裝置后,出現頻率,電壓異常波動時,防孤島保護裝置能第一時間能切開并網點,從而杜絕了對電網造成沖擊。
3、防止電網側異常對光伏本側主設備造成損壞
由于用電不均衡和受自然災害的影響,電網側電流、電壓、頻率有時也會出現一些異常波動,這個時候如果不去管他,超負載的電流電壓也會對光伏側的設備造成損壞,如果裝上防孤島保護裝置,當電網側電壓,頻率出現異常時,也能迅速的切開并網開關,保證本側主設備的安全,杜絕事故的擴大化。
4、無人值守智能并網
防孤島保護裝置帶故障跳閘、故障恢復自動合閘功能,當故障解除后,光伏兩側都處于正常狀態。這時防孤島保護裝置就會檢測到相關信號,自動合上并網開關,讓其正常工作,省去了人工并網的繁瑣。

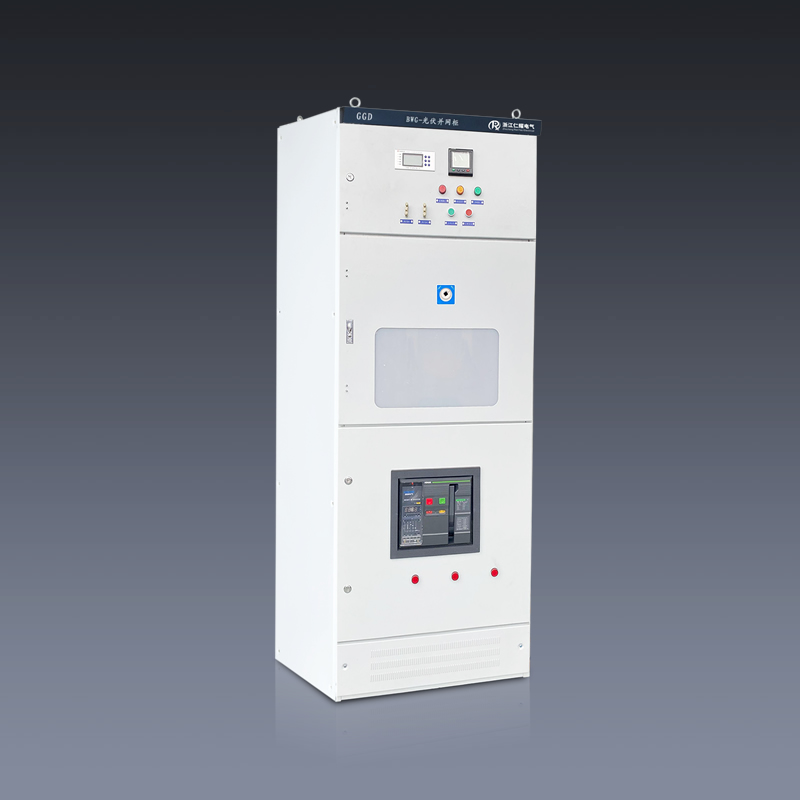

防孤島保護裝置在光伏并網柜中的作用 防孤島保護裝置一般安裝于光伏并網柜內。由于并網系統外部或自然原因,很有可能造成當地供電系統孤島運行,對現場發電設備和系統電網危害很大一般逆變器和風力發電系統都有自己的防孤島功能,但是為了安全可靠,作為孤島發生時快速切斷分布式孤島電源的后備保護,所以光伏并網柜中要安裝防孤島裝置。即當電網出現電壓高、電壓低、頻率高、頻率低故障時,光伏并網開關及時跳閘。當電網恢復供電并且電壓和頻率達到允許值時,并網開關要自動合閘。光伏并網柜加裝防孤島保護裝置后一般具有被動孤島檢測、有壓自動合閘、過欠壓保護、高低頻保護、逆功率保護等功能。
