什么是防孤島保護裝置 上海長高繼保的防孤島保護裝置主要適用于新能源光伏并網系統中。主要針對光伏電站中由于電壓或頻率等異常引起的孤島現象。當光伏電站本側站出現停電故障時，需要運維人員查找問題點的時候，而與對側站相連的線路上還帶電，這時會出現對側站會向光伏電站反送電的情況，給本側站內的運維人員帶來安全隱患。另當對側站失電的時候，需要對側站內運維人員去查找事故點，若此時光伏電站還在正常送電，容易形成非計劃性孤島效應，給對側站內的運維人員造成安全威脅。配置的防孤島保護裝置在此時發揮作用，當電網側或者光伏本側任一側失電的時候，防孤島保護裝置都會迅速向并網斷路器發出跳閘信號，讓斷路器分閘，從而很好的保證了光伏兩側檢修人員的生命安全。

防孤島保護裝置的主要作用 1、當電網側失電的時候，需要維修人員去檢修，這時光伏本側還處于正常發電狀態，而防孤島保護裝置會向并網開關發出命令，讓其跳閘，從而很好的保證了光伏兩側維修人員的生命安全。
2、當光伏本側或者電網側任何一側出現頻率、電壓或者過載運行時防孤島保護裝置也會迅速向并網開關發出命令，讓其跳閘，從而很好的保證了兩側主設備不受傷害，避免事故進一步擴大。
3、當故障解除后，光伏兩側都處于正常狀態。這時防孤島保護裝置就會檢測到相關信號，自動合上并網開關，讓其正常工作，省去了人工并網的繁瑣。帶有失壓跳閘、檢有壓自動合閘功能等等。

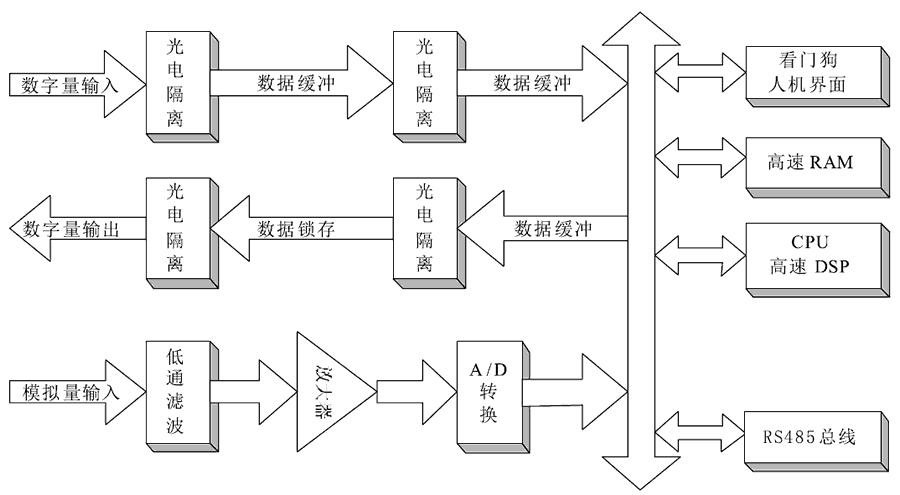

防孤島保護裝置的硬件工作原理

防孤島保護裝置的主要功能 ●過流I（速斷）方向保護
●過流II（限時電流速斷）方向保護
●過流III（定時限過流）方向保護
●過頻I段保護
●過頻II段保護
●低頻保護
●逆功率保護
●TV斷線保護
●諧波保護
●低電壓保護
●自動有壓合閘
●被動孤島檢測
●系統失電保護
●非電量保護
●正序分量閉鎖保護
●過負荷保護
●零序電流保護
●過電壓保護

防孤島保護裝置的外形尺寸

孤島效應的危害 1、當電網停電檢修時，維修人員不一定意識到分布式系統的存在，若并網光伏電站的逆變器仍繼續供電，從而可能危及維修人員的安全；
2、當孤島效應發生時，電網不能控制供電孤島的電壓和頻率，電壓幅值和頻率的漂移會對用電設備帶來破壞；
3、如果逆變器仍然在發電，由于并網系統輸出電壓和電網電壓之間產生相位差，當電網重新恢復供電時會產生浪涌電流，可能會引起再次跳閘或?qū)Ψ植际桨l(fā)電系統、負載和供電系統帶來損壞。
